Tutorial Memasukan Material Property Baja Ringan di SAP 2000

Material baja ringan memang berbeda dengan material baja biasa, pada material baja ringan mempunyai spesifikasi kekuatan lebih tinggi dari pada baja biasa. umumnya
Spesifikasi minimum baja ringan yang dipakai (G550) adalah:
1. Kekuatan Leleh Minimum : 550 MPa
2. Tegangan Maksimum : 550 MPa
3. Modulus Geser : 50.000 MPa
4. Modulus Elastisitas : 200.000 MPa
dan baja ringan termasuk jenis baja cold form steel yakni jenis baja yang dibentuk setelah dingin.

Maka dari itu utowo oleh sebab itu pada tutorial kali ini, tak ajari kepada anda-anda kabeh, bagaimana to sakjane cara memasukan material property untuk baja ringan pada SAP 2000,
ikuti tutorial berikut ini, wis siap?

1. Tentukan satuan yang digunakan menjadi Nmm

tutorial-SAP-baja-ringan

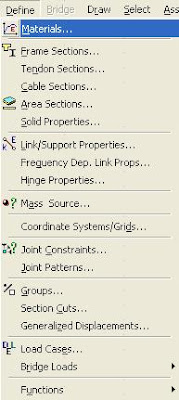

2. Pilih menu Define - Material


tutorial-SAP-baja-ringan3. Pilih CLDFRM lalu klik modify/show material

tutorial-SAP-baja-ringan4. Aktifkan cek list Orthotropic agar shear modulusnya bisa diisi

tutorial-SAP-baja-ringan5. Isikan parameter seperti gambar di bawah ini
tutorial-SAP-baja-ringan6. Rampung deh....
sumber : http://argajogja.blogspot.com/2009/06/tutorial-memasukan-material-property.html
